数据中心消防电气安全综合解决方案

时间:2022-05-16 10:27:10 来源:本站 点击:3418次

本文核心关键词:

安科瑞任心怡,谭永飞

技术支持:安科瑞彭峰:

摘要: 消防设备电源监控系统主要对消防设备电源进行实时监控,通过检测电压、电流、开关状态等相关参数,确定消防设备电源是否处于正常工作状态;一旦发生火灾,确保消防设备电源始终处于正常状态,确保消防设备的可靠运行。产品主要适用于新建、扩建、改造的工业、民用建筑和一般工业建筑。

【关键词】:消防设备电源;电压/电流传感器;数据中心;任心怡1-8-8-6-0-9-9-1-7-8-2



0 .前言

随着社会的快速发展,现代大型建筑、公共集群建筑和一类高层建筑越来越多,其消防控制中心控制自动报警系统、自动喷涂系统、消防事故广播系统、排烟系统、气体灭火系统、消火栓系统、应急照明系统等消防安全系统,是建筑消防安全的关键,消防控制室火灾报警系统及相关消防联动设备能否正常工作,取决于消防设备电源的工作状态。因此,在火灾情况下,如果消防设备的电源不能可靠、稳定地工作,投入大量资金的消防设施可能是徒劳的。近年来,由于消防设备电源失控,火灾蔓延事故也很常见。

1.项目介绍

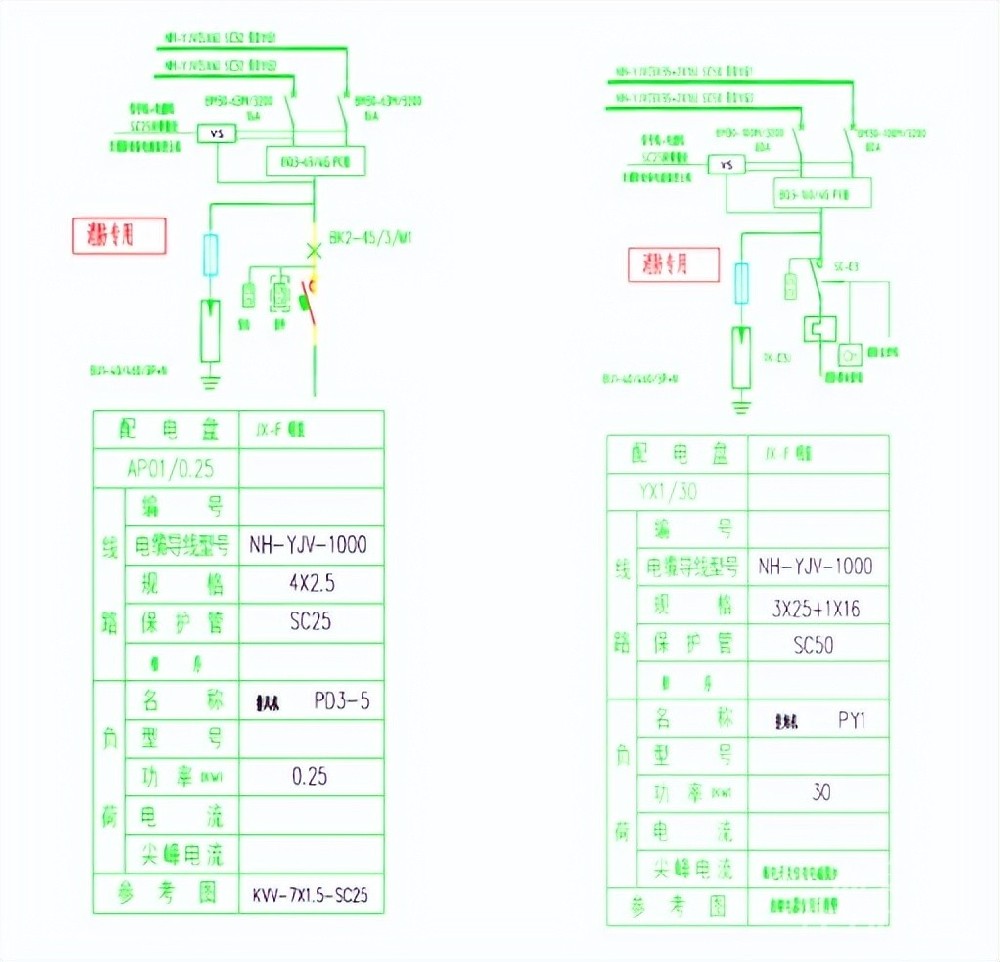

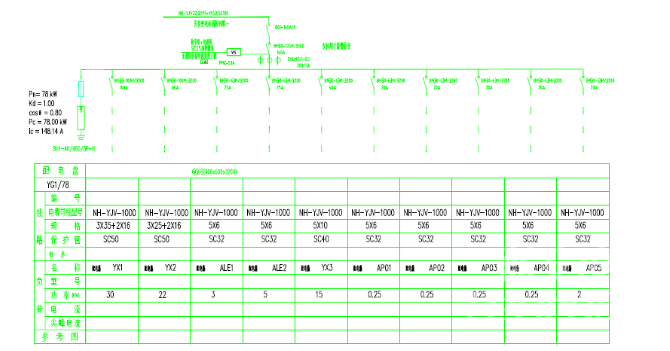

某数据中心三层改造工程,C类建筑,改造面积为12764.52m2;现场电箱较少,现场设计图纸如下图所示。











2.产品方案

一般有消防设备需要设置电源监控:

1. 消防水系统的消防水泵,如消防栓、自动喷水、水喷雾、消防水炮等;

2. 消防水泵、泡沫液泵、泡沫灭火系统;

3. 气体灭火系统、干粉灭火系统的现场控制器(或控制主机);

4. 防烟排烟系统风机;

5. 防火卷帘控制器;

6.控制箱(或现场控制主机、电源箱);

7. 消防电梯;

8. 各种需要现场供电的外部消防电源和消防设施。

一般安装在以下部位:

1. 主电源和消防电源消防电源配电柜输出端;

2. 消防电气控制装置(包括水泵控制器、风机控制器等)的双路电源输入端;

3. 消防设备电源装置(为消防设备供电的直流电源)设置在各消防分区的输出端;

4. 为消防设备供电配电箱的输出端;

5. 消防设备应急电源输入端;

6. 应急照明配电箱的输入端;

7. 多路主电源供电设备应监控各主电源电路的输入端。

根据上述项目设计图纸,在本项目应用中,对双电源进线处的两个电路和出线电路进行电压和电流监控。

2.1设计依据

先说消防设备电源监控系统设置的依据:民用建筑电气设计标准GB 51348-201913.3.8 有消防控制室的建筑物应设置消防电源监控系统其设置应满足以下要求:1 消防电源监控器应设置在消防控制室内用于监测消防电源的工作状态故障时发出报警信号。2 消防设备电源监测点应设置在以下部位:1)变电站消防设备主电源、备用电源专用母排或消防电源柜母排;2)消防控制室、消防泵、消防电梯、排烟风机、非集中控制应急照明、消防卷帘门等重要消防设备的双电源开关端;3)无检查功能EPS应急电源装置的输出端;4)为无巡检功能的消防联动设备供电的直流24V电源出线端。

2.2系统构成

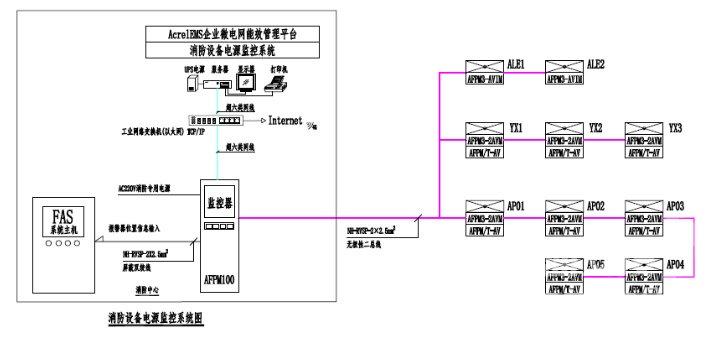

消防设备电源监控系统一般由上位机、消防设备电源监控主机、区域分机、电压传感器、电流传感器、电压/ 电流传感器、通信及电源线路、应用软件等组成。系统网络如下图所示。








2.3产品选型

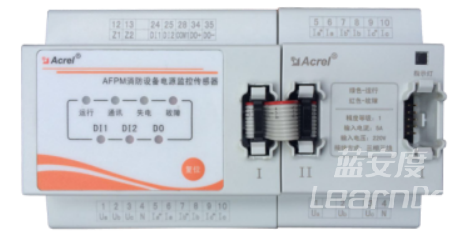

1)电压传感器、电压电流传感器

传感器实时监控三相交流电压/电流,具有过压、欠压、过流报警功能;提供两个开关量输入功能,监控开关状态;提供一路继电器输出,连接报警控制电路;具有事件存储功能,报警可根据报警记录记录记录报警的时间、类型和参数,分析现场情况,为故障排除提供依据;采用现场二总线通信技术,上位机管理软件可始终监控现场运行,及时发现报警信息;集成度高、网格化、智能化程度高、动作特性合理。






方案1:选择监测三路三相电压的主模块。

方案二:选择监测2路三相电压的主模块,监测1路三相电压的从模块。

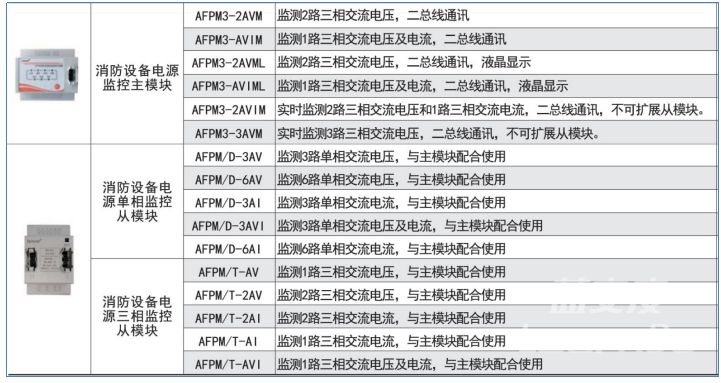

方案一的优点是节约成本,缺点是无法扩展;方案二的优点是扩展方便,缺点是成本略高于方案一。为便于后期改造,传感器主要从模块组合:

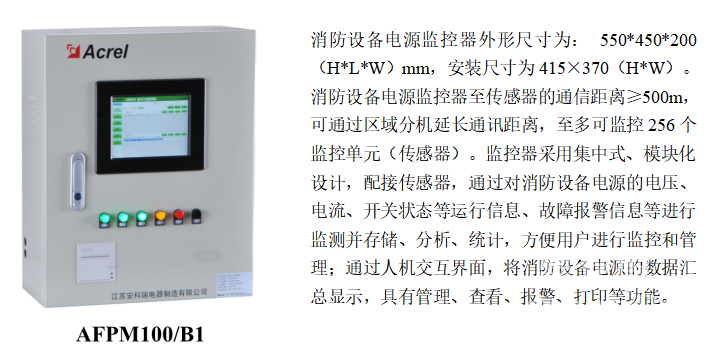

1)消防设备电源监控器(主机)

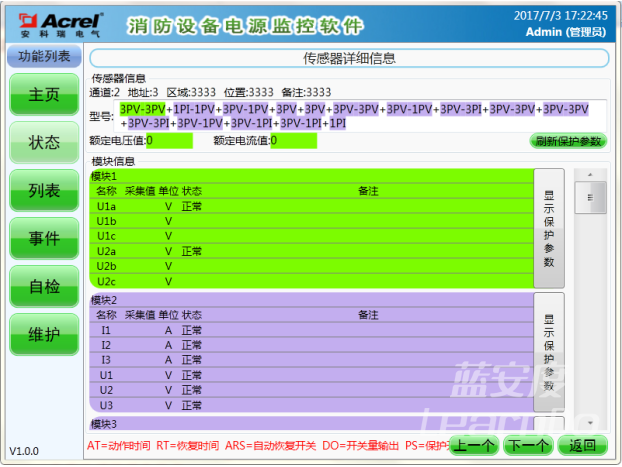

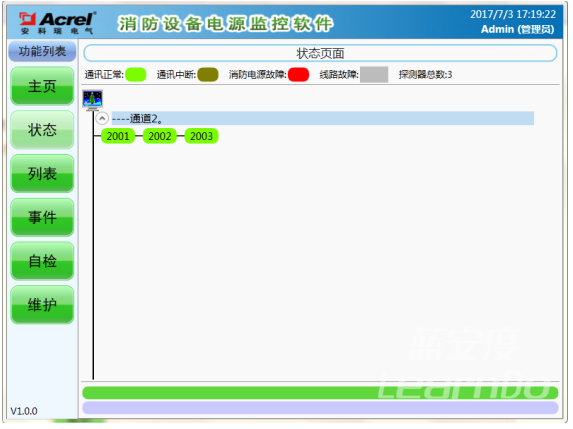

在[状态界面]中,操作员可以直观地看到所有传感器的状态,传感器的状态以颜色区分,绿色表示正常,橙色表示通信中断,红色表示报警,灰色表示线路故障。用户点击传感器图标查询传感器信息,点击传感器图标将被黑色线框包围。此时,传感器信息以网格的形式显示在页面底部,主要包括:传感器ID、型号,监控区域。

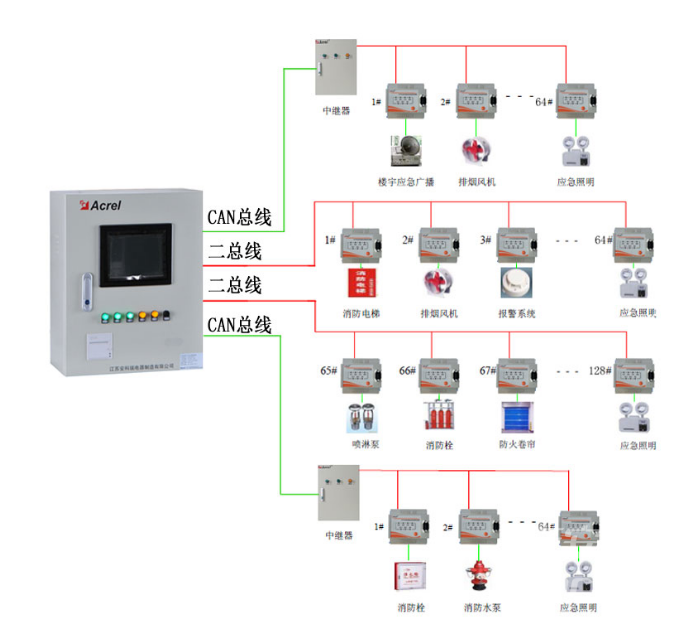

它还可以满足用户的需求AcrelEMS整个系统设计方案如下:






2.4现场安装

在本项目的设计中,消防设备电源监控器(主机)、电压传感器、电压/ 电流传感器按需选择。采用二总线通信方式,布线方便。

l 安装消防设备电源监控器安装

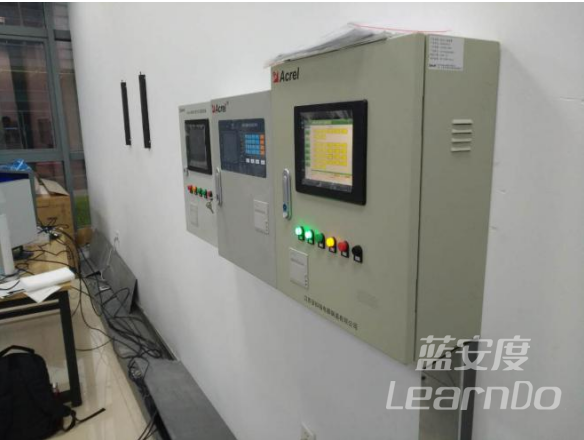

主机专用于消防设备电源监控系统,独立安装在消防控制室,壁挂安装如图所示。用膨胀螺钉固定主机的四个安装脚。膨胀螺钉的安装和使用方法:

1. 确定膨胀螺钉安装的具体位置,将膨胀螺钉打到墙上安装孔一定距离,然后用锤子将膨胀螺钉打入孔中6~7mm,然后用扳手拧紧膨胀螺栓上的螺母,螺栓向外移动,但外金属盖不移动。所以螺栓下的大头打开金属盖,使其填满整个孔。此时,膨胀螺栓无法拔出;

2. 打四个孔后,将监控系统挂在膨胀螺钉上,然后用配套螺母固定,使其牢固不可移动。此时已安装,手动不可拆卸。






l 安装传感器

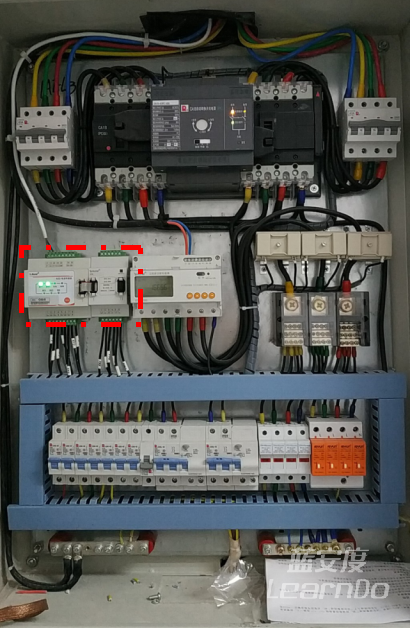

标准用于传感器35mm导轨安装由成套配电箱制造商安装在监控配电箱和柜内。成套配电箱厂考虑将传感器固定在箱和柜内的适当位置。设计中应明确要求,并给出相应的产品安装尺寸。成套配电箱厂应考虑预留传感器的位置,现场安装如图所示。






3. 结束语

电气安全风险的改造和防治是一个系统的工程。消防设备电源监控系统在现代建筑中的设计、安装和使用,可以显著提高消防设备的可靠性、稳定性和战斗准备能力,使消防设备能够预防与消防相结合,预防为主。中国将对消防设备电源监控系统的使用进行巨大的发展,为消防设备的正常运行、人员疏散和救援提供强有力的技术保障。

参考文献

[1].朱炯.消防设备电源监控系统设计简设计分析[J].建筑电气.2015.(4).

[2].安科瑞企业微电网设计与应用手册.2020.06版

[3].GB50116-2014 建筑设计防火规范[S].

[4].GB51348-2019 .
